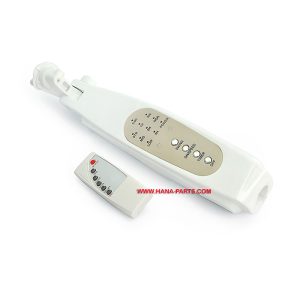

برد همه کاره پنکه

 نکات ایمنی قبل از نصب برد پنکه

1. قبل از هر کاری برق دستگاه را قطع کنید.
2. از سلامت سیم‌کشی پنکه و عدم وجود اتصال کوتاه اطمینان حاصل کنید.
3. در هنگام نصب از دستکش عایق و ابزار مناسب استفاده نمایید.
4. از سالم بودن موتور حتما اطمینان حاصل نمایید .

۱- معرفی پایه‌های ورودی و خروجی برد

• N نول برق): سیم نول) (آبی) را به این قسمت وصل کنید.
• L فاز برق): سیم فاز (قهوه‌ای یا مشکی) را به این قسمت وصل کنید.
• COM مشترک موتور): سیم مشترک موتور پنکه را به این قسمت متصل کنید.
• 1، 2، 3 (سرعت موتور:
o شماره 1 → دور کم
o شماره 2 → دور متوسط
o شماره 3 → دور زیاد
• SW گردان / Swing): سیم موتور گردان (چرخش افقی پره‌ها) به این پایه وصل می‌شود.

۲- مراحل نصب برد همه کاره پنکه

1. باز کردن پنکه:
قاب پشت پنکه را باز کنید تا به بخش موتور و سیم‌کشی دسترسی داشته باشید.

2. اتصال ورودی برق:
o سیم نول برق شهری را به پایه N وصل کنید.
o سیم فاز برق شهری را به پایه L وصل کنید.

3. اتصال موتور اصلی پنکه:
o سیم مشترک موتور را به پایه COM وصل کنید.
o سه سیم سرعت موتور (کم، متوسط، زیاد) را به‌ترتیب به پایه‌های 1، 2 و 3 متصل نمایید.

4. اتصال موتور گردان (Swing):
o سیم مربوط به موتور چرخان پره‌ها را به پایه SW وصل کنید.

5. بررسی اتصالات:
o مطمئن شوید همه سیم‌ها در جای خود محکم و ایمن بسته شده‌اند.
o هیچ سیم لخت یا اتصال ناقصی وجود نداشته باشد.

۳- تست نهایی برد پنکه

1. پس از اطمینان از اتصالات، پنکه را به برق وصل کنید.

2. با استفاده از ریموت کنترل:
o دکمه ON/SPEED → تغییر بین سرعت‌های 1، 2 و 3
o دکمه SWING → فعال‌سازی موتور گردان
o دکمه TIMER → تنظیم زمان خاموش شدن خودکار
o دکمه OFF → خاموش کردن کامل دستگاه

3. در صورت عملکرد صحیح، قاب پشت پنکه را ببندید.
🔧 نکات تکمیلی
• اگر موتور پنکه روشن نشد، اتصالات پایه COM و سرعت‌ها را مجدد بررسی کنید.
• در صورت داغ شدن غیرعادی برد، پنکه را خاموش کرده و سیم‌کشی را بررسی نمایید.
• برد به‌طور کامل تست و کنترل کیفی شده است اما نصب باید حتماً توسط فرد ماهر یا تکنسین لوازم خانگی انجام شود.
